電線電纜品牌：電纜用銅的差別在哪？

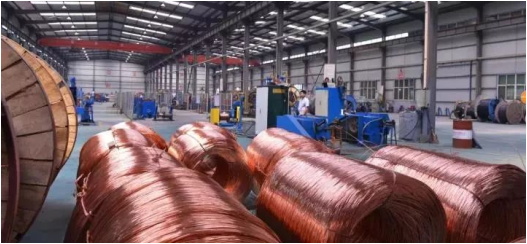

銅桿是電纜行業(yè)的主要原料，生產(chǎn)的方式主要有兩種——連鑄連軋法和上引連鑄法。由于生產(chǎn)銅桿的兩者的工藝不同，所生產(chǎn)的銅桿中的含氧量及外觀就不同。上引生產(chǎn)的銅桿，工藝得當(dāng)氧含量在10ppm以下，叫無氧銅桿。

低氧銅桿

工藝缺點(diǎn)：

電解銅邊加入邊熔化，熔化銅水沒有條件進(jìn)行充分還原,整個(gè)熔化過程及出銅水過程，不能隔氧，所以含氧量非常高。  熔銅燃料一般都為氣體，氣體燃燒過程中，會(huì)直接影響銅液化學(xué)成分理處，影響較大有硫和氫等。

工藝優(yōu)點(diǎn)：

（1）產(chǎn)量高，一般小型機(jī)組每小時(shí)產(chǎn)量可達(dá)10～14噸。

（2）銅桿卸線采用梅花式，便于拉線機(jī)放線。

（3）收線重量大，一般每盤可達(dá)4噸。

低氧銅桿牌號(hào)及特性：

低氧銅桿牌號(hào)有三種，T1、T2、T3，低氧銅桿都為熱軋，所以為軟桿，代號(hào)為R。

（1）T1：用高純電解銅為原料（含銅量大于99.9975%）生產(chǎn)低氧銅桿。

（2）T2：用1#電解銅為原料（含銅量大于99.95%）生產(chǎn)低氧銅桿。

（3）T3：用2#電解銅為原料（含銅量大于99.90%）生產(chǎn)低氧銅桿。因高純電解銅和2#電解銅市場(chǎng)上很少，一般都用1#電解銅為原料，所以一般低氧銅桿牌號(hào)為：T2R。

無氧銅桿

無氧銅桿是不含氧也不含任何脫氧劑殘留物的純銅。  但實(shí)際上還是含有非常微量氧和一些雜質(zhì)。按標(biāo)準(zhǔn)規(guī)定，氧的含量不大于0.02%，雜質(zhì)總含量不大于0.05%，銅的純度大于99.95%。

一般用電解銅生產(chǎn)，電阻率低于低氧銅桿，因此在生產(chǎn)對(duì)電阻要求比較苛刻的產(chǎn)品中，無氧銅桿比較經(jīng)濟(jì)；制造無氧銅桿要求質(zhì)量較高的原材料；

根據(jù)含氧量和雜質(zhì)含量，無氧銅桿又分為TU1和TU2銅桿。TU1無氧銅桿純度達(dá)到99.99%，氧含量不大于0.001%；TU2無氧銅純度達(dá)到99.95%，氧含量不大于0.002%。

兩者差別

低氧銅桿和無氧銅桿由于制造方法的不同，致使存在差別，具有各自的特點(diǎn)。

（1）關(guān)于氧的吸入和脫去以及它的存在狀態(tài)

低氧銅桿的含氧量一般在200（175）—400（450）ppm，因此氧的進(jìn)入是在銅的液態(tài)下吸入的，而上引法無氧銅桿則相反，氧在液態(tài)銅下保持相當(dāng)時(shí)間后，被還原而脫去，通常這種桿的含氧量都在10—50ppm以下，最低可達(dá)1-2ppm。無氧銅中的氧很低，所以這種銅的組織是均勻的單相組織對(duì)韌性有利。

（2）雜物量和存在的熱軋缺陷的差別

無氧銅桿的可拉性在所有線徑里與低氧銅桿相比都是優(yōu)越的，除上述組織原因外，無氧銅桿夾雜少，含氧量穩(wěn)定，無熱軋可能產(chǎn)生的缺陷，對(duì)氧監(jiān)控不嚴(yán)，含氧量不穩(wěn)定將直接影響桿的性能。如果桿的表面氧化物能在后工序的連續(xù)清洗中得以彌補(bǔ)外，但比較麻煩的是有相當(dāng)多的氧化物存在于“皮下”，對(duì)拉線斷線影響更直接。

（3）低氧銅桿和無氧銅桿的韌性有差別

兩者都可以拉到0.015mm，但在低溫超導(dǎo)線中的低溫級(jí)無氧銅，其細(xì)絲間的間距只有0.001mm。

（4）低氧銅桿的制線工藝與無氧銅桿的有所不同

低氧銅桿的制線工藝不能照搬到無氧銅桿的制線工藝上來，至少兩者的退火工藝是不同的。因?yàn)榫€的柔軟性深受材料成份和制桿，制線和退火工藝的影響，不能簡(jiǎn)單地說低氧銅或無氧銅誰軟誰硬。

生產(chǎn)部
