一、圓形電纜材料核算

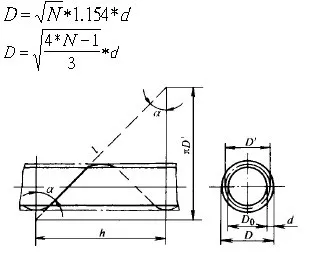

多根絞合導體絞合外徑計算:

d----單根導體的直徑

D---絞合后絞合導體外徑

N---導體根數

上述兩種方法中, 方法2比較適合束絞方式導體絞合外徑計算

1、導體

W =0. 7854?d 2?n ?N ?ρ?K 1?K 2

d:導體單絲直徑 mm

n:導體單絲根數

N:絕緣芯線根數

 ρ:導體材料比重

K1:導體絞入系數

K2:絕緣芯線成纜絞入系數

W：導體重量 g/m 絞入系數

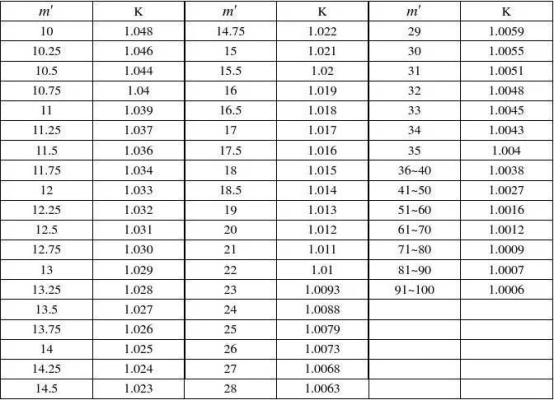

:※ K 1、K 2值：理論節徑比：m '=h

D -d 實用節徑比：m =h

D 單節距實長：l =h 2+[π(D -d )]2 絞入率：λ=l -h

h g /cm 3

絞入系數：K =lh

2、絕緣

a. 擠管式絕緣材料

W =π(D -t ) t ?N ?K ?ρ

b. 擠壓式絕緣材料

W =[π(D -t ) t +k ?d 2]?N ?K ?ρ

D ：絕緣外徑 mm t ：絕緣厚度 mm N ：絕緣芯數

K ：絕緣芯線成纜絞入系數(按上述導體材料計算中K 值的計算方法計算) k ：外間隙嵌隙面積系數 d ：導體單絲直徑 mm ρ：絕緣材料比重 g /cm W:絕緣用料 g/m 注：多根細導體束絞時可按如下簡化公式計算：

W =π(D -t ) t ?N ?K ?ρ?1. 01

3、帶狀繞包材料計算：

W =π(D +nt ) nt 1?ρ 1±k

G 1±k 假如帶材單位面積重量已知，   則可用下式計算：W =n π(D +nt ) nt

D ：繞包前外徑 mm n ：包覆層數 t ：帶狀材料厚度 mm

k ：重疊或間隙系數 重疊：1-k 間隙：1+k G ：每平方米帶材重量 g ρ：帶狀材料比重 g /cm W ：帶材用量 g/m

4、帶狀縱包材料計算：

W =w ?t ?ρ

w ：帶材寬度 mm t ：帶材厚度 mm p ：帶材比重 g /cm

5、編織屏蔽材料計算

W =0. 7854?d 2?N ?K ?ρ

K =π(D +2d )]2+L 2

如已知屏蔽密度，按單向覆蓋率計算：

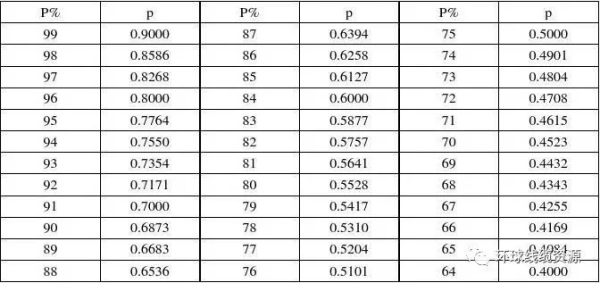

從下表中查找屏蔽密度對應的單向覆蓋率p ，然后代入下式計算 W =π2

2d (D +2d ) ?p ?1. 02?ρ

d ：屏蔽絲單絲直徑 mm D ：屏蔽前外徑 mm

p ：屏蔽單向覆蓋率

ρ:屏蔽絲材料比重 g /cm 3

6、護套材料計算：

a. 擠管式護套材料

W =π(D -t ) t ?ρ

b. 擠壓式護套材料

W =[π(D -t ) t +k ?d 2]?ρ

D ：護套外徑 mm t ：護套厚度 mm

k ：外間隙嵌隙面積系數 d ：單根絕緣芯線直徑 mm ρ：護套材料比重 g /cm W:護套用料 g/m

二、扇形電纜材料核算

1、導體：

0. 7854?d 2?n ?N ?K 1?K 2?ρ

W =k

d ：緊壓前導體單絲直徑 mm n ：導體單絲根數 N ：扇形絕緣線芯根數

K1：導體絞入系數 一般取1.005~1.01 K2：  成纜芯線絞入系數 一般取1.005~1.008 ρ：導體材料比重 g /cm3

注：如扇形電纜中有其它截面的線芯，導體總用量應加上其它截面的線芯材料重量。

2、絕緣（近似計算）：

方法1:

W =[π(D -2t ) ?α360+(D -4t )]?t ?ρ

D ：成纜外徑 mm

兩芯電纜：D=2（h+2t） 三芯電纜：D=2（h+2.154t） 四芯（4等芯，4+1）：D=2（h+2.31t）

方法2:

兩芯電纜：L=5.14（h+2t）

三芯電纜：L=4.094（h+2.154t） 四芯（4等芯，4+1）：L=3.745（h+2.31t）

L:絕緣后線芯周長

W =π(L -t ) ?t ?ρ

W ：絕緣用量 g/m

L ：絕緣芯線周長 mm

t ：絕緣厚度 mm a ：扇形中 心角 ρ：絕緣材料比重 g /cm

材料比重:

銅:8.89 鋁:2.7 鋼:7.8 銅包鋼:7.9 銅包鋁3.4—4.0

PVC:1.35~1.50 LDPE: 0.92 HDPE:0.95 銅包鋼:7.9 銅包鋁:3.4—4.0

PEF(化學發泡材料):0.946 PP(聚丙烯) ：0.97 PU(聚氨酯):1.21 氟化乙丙烯（FEP ）:2.2 電纜麻：0.5 電纜紙：1.35 PP 繩（聚丙烯）：0.55 XLPE:0.91~0.97

鋁箔：1.8 聚酯帶：1.37 棉布：0.55 棉紗：0.48 Nylon:0.97 3
